01壓力變送器

壓力變送器將孔板兩端差壓輸出成標準信號

采用鋁制的外表外殼，使用壽命長

采用智能模塊設計，有效提升穩定度

采用智能模塊化設計,堅固耐用，有效抗腐蝕

02采用高性能背光顯示屏，讀取數值清晰直觀

人性化液晶交互顯示效果

顯示/調整參數一體化

瞬時流量/累計流量高清顯示

流量可隨時清零，也可隨時顯示

防水接頭隔絕水汽和濕氣保護元器件

03精選原材料，嚴苛的工藝

擁有標準孔板，多孔孔板等多種選擇

外殼采用防腐噴漆工藝

法蘭連接可選不銹鋼材質和碳鋼材質

采用高性能機床沖壓而成

具備良好的耐高溫效果

04抗干擾電路設計

防雷電保護設計電路

防浪涌、高效抗干擾

測量數值更穩定

適用于各種惡劣環境

有效提高測量環境數值

05三閥組有效防止單向受壓損害儀表

三閥組起到一體化結構牢固；有效的減少過程泄漏點

三閥組可以起到良好的健康維護作用

起到排污、平衡壓力防止單項受壓損害儀表

變送器維護時無需中斷工藝情況下即可維護

06壓力調節閥可有效起到節流作用

孔板流量計調節閥可通過閥瓣的開度大小用來控制流量

調節閥注意安裝事項：

孔板流量計調節閥需要裝在閥前（重要）

避免出現氣化、不滿管等現象，影響測量

孔板流量計調節閥裝在閥前可起到壓力穩定，保持測量精度

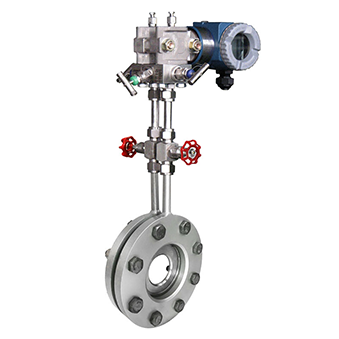

產品名稱：孔板流量計
公稱通經：DN25mm≤DN≤2400mm
工作壓力：PN≤42Mpa
工作溫度：-50℃≤t≤550℃
孔徑比例：0.10≤β≤0.75
雷諾數范圍：當0.10≤β≤0.56時 5000≤ReD
雷諾數范圍1：當0.45≤β≤0.75時 10000≤ReD
精度等級：1.0級 1.5級 2.0級
連接方式：法蘭連接焊接
安裝方式：法蘭式、對夾式、緊湊式
取壓方式：角接取壓、法蘭取壓、徑距取壓
測量介質：蒸汽、天然氣、壓縮空氣等，適用于液體氣體以及蒸汽行業等

孔板流量計工作原理：

工作原理：滿管道的流體，當它們流經管道內的節流裝置時，流束將在節流裝置的節流件處形成局部收縮，從而使裝置時，流束將在節流裝置的節流件處形成局部收縮，從而使差，介質流動的流量越大，在節流件前后產生的壓差就越大，所以可以通過測量壓差來衡量流體流量的大小.

生產車間相關圖片，持續更新中......

生產車間設備1
生產車間設備2
生產車間設備3
生產車間設備4

安裝結構以及相關注意事項:
1、孔板流量計安裝時應配有一段測量管,至少保持前10DN、后5DN的等徑直管段，以提高測量精度。
2、在孔板流量計前后若需安裝閥門，選閘閥且在運行中全開；調節閥則應在下游5DN之后的管路中。
3、引壓管路的內徑與管路長度和介質臟污程度有關，通常在45米以內用內徑為8-12mm的管子。
4、測量液體流量時引壓管水平段應在同一水平面內。若是在垂直管道上安裝節流件，引壓短管之間相距一定的距離（垂線方向），這對差壓變送器的零點有影響，應通過“零點遷移”來校正。
5、引壓管路應有牢固的支架托承，兩根取壓管路應盡可能互相靠近并遠離熱源或震動源，測量水蒸汽流量時，應用保溫材料一同包扎，必須時（如氣溫0℃以下）加伴熱管防止結冰。在測量臟污流量時，應附設隔離器或沉降器。
6、引壓管路內必須始終保持單相流體狀態。被測流體是氣體時，引壓管路（包括差壓計的壓力腔）內全部是氣相；被測流體是液體時，引壓管路內全部是液相，不能有氣泡。為此應在引壓管路的低點裝排水閥或在zui高點裝排氣閥，在新裝或檢修差壓變送器時時應特別注意。

孔板流量計安裝注意事項:
（1）儀表安裝前，工藝管道應進行吹掃，防止管道中滯留的鐵磁性物質附著在儀表里，影響儀表的性能，甚至會損壞儀表。如果不可避免，應在儀表的入口安裝磁過濾器。儀表本身不參加投產前的氣掃，以免損壞儀表。
（2）儀表在安裝到工藝管道之前，應檢查其有無損壞。
（3）儀表的安裝形式分為垂直安裝和水平安裝，如果是垂直安裝形式，應保證儀表的中心垂線與鉛垂線夾角小于2°；如果是水平安裝，應保證儀表的水平中心線與水平線夾角小于2°。
（4）儀表的上下游管道應與儀表的口徑相同，連接法蘭或螺紋應與儀表的法蘭和螺紋匹配，儀表上游直管段長度應保證至少是儀表公稱口徑的5倍，下游直管段長度大于等于250mm。
（5）由于儀表是通過磁耦合傳遞信號的，所以為了保證儀表的性能，安裝周圍至少250px處，不允許有鐵磁性物質存在。
（6）測量氣體的儀表，是在特定壓力下校準的，如果氣體在儀表的出口直接排放到大氣，將會在? 浮子處產生氣壓降，并引起數據失真。如果是這樣的工況條件，應在儀表的出口安裝一個閥門。
（7）.安裝在管道中的儀表不應受到應力的作用，儀表的出入口應有合適的管道支撐，可以使儀表處于小應力狀態。
（8）安裝PTFE（聚四氟乙烯）襯里的儀表時，要特別小心。由于在壓力的作用下，PTFE會變形，所以法蘭螺母不要隨意擰得過緊。
（9）帶有液晶顯示的儀表，安裝時要盡量避免陽光直射顯示器，降低液晶使用壽命。
（10）低溫介質測量時，需選夾套型。
